В химически завод техник по поддръжката се сблъсква с изтичащ фланец на голям съд с неправилна форма. Фланецът не е стандартен размер и няма предварително изрязано уплътнение на склад. В миналото това би означавало скъпо и отнемащо време забавяне: поръчване на персонализирано уплътнение, изчакване на доставка и спиране на процеса, докато не пристигне. Днес техникът посяга към ролка експандиран PTFE кабел. В рамките на минути кабелът се нарязва на дължина, увива се около фланеца и болтовете се затягат. Течът е запечатан. Това е силата на експандирания PTFE кабел: той позволява уплътнението да бъде оформено на място, точно където и когато е необходимо. Той елиминира необходимостта от голям запас от предварително изрязани уплътнения и осигурява универсално решение за фланци с всякакъв размер или форма.
Въпросът как експандираният PTFE шнур образува уплътнение на място е въпрос на материалознанието и практическата техника. Експандираният PTFE е уникален материал, който е мек, свиваем и много подходящ. Когато се компресира между две повърхности на фланеца, той се влива в повърхностните неравности и създава плътно, надеждно уплътнение. Формата на кабела го прави лесен за боравене и инсталиране, дори в тесни пространства. Може да се реже с нож, да се увие около фланеца и да се съедини в краищата с просто припокриване. Тази статия ще обясни процеса на формиране на уплътнение на място с помощта на експандиран PTFE шнур. Ще обхванем свойствата на материала, стъпка по стъпка процедурата за инсталиране, критичните фактори, които определят ефективността на уплътняването, и спецификациите за нашитеРазширени PTFE продуктиот нашата фабрика в Ningbo Taifno PTFE Plastic Products Co., Ltd.

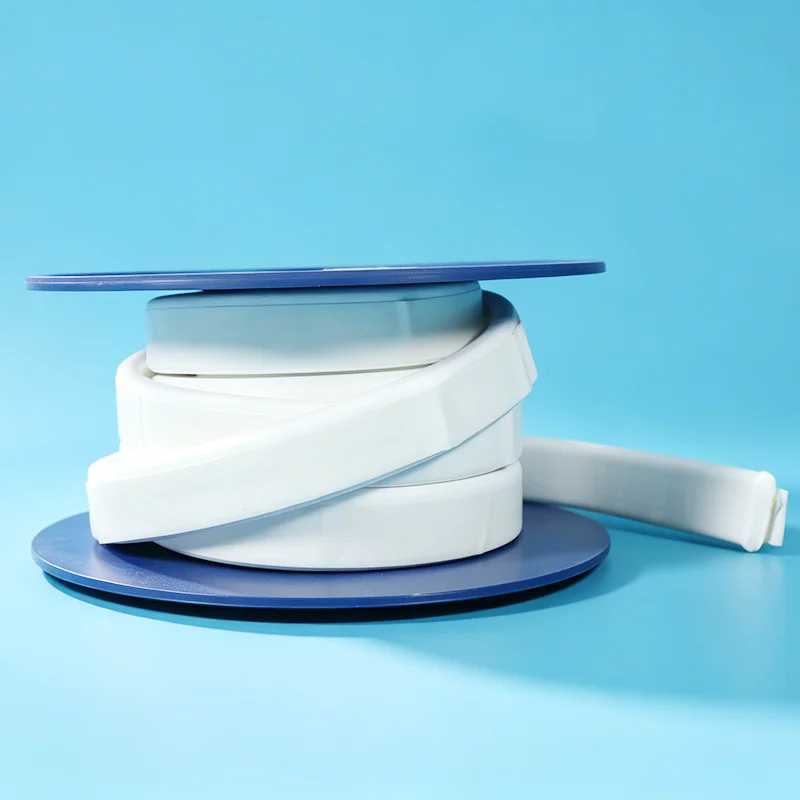

Разширеният PTFE шнур е уплътнителен материал, направен от 100% чист PTFE, който е разширен чрез патентован процес. Разширяването създава микропореста структура, съставена от фини, свързани помежду си влакна. Тази структура придава на материала уникални свойства: той е мек, гъвкав и силно свиваем. За разлика от твърдия PTFE, който е твърд и трудно се приспособява към неправилни повърхности, разширеният PTFE е еластичен и може лесно да се оформя и компресира. Формата на шнура обикновено е кръгъл или квадратен профил, който се предлага в различни диаметри. Доставя се на макара или в кутия, което го прави лесно за дозиране и нарязване на необходимата дължина. Таблицата по-долу обобщава ключовите свойства на експандирания PTFE кабел, които го правят идеален за производство на уплътнения на място.
| Собственост | Описание | Предимство за производство на уплътнение на място |
| Химическа инертност | Устойчив на почти всички химикали | Може да се използва с агресивни среди |
| Температурен диапазон | -200°C до +260°C | Подходящ за екстремни температури |
| Свиваемост | Силно свиваем и конформен | Съответства на неправилни повърхности на фланците |
| Гъвкавост | Мек и лесен за боравене | Може да се увие около всяка форма на фланец |
| Устойчивост на пълзене | Ниско пълзене при натоварване | Поддържа силата на запечатване във времето |
| Незамърсяващ | Чист PTFE, без добавки | Подходящ за хранителни, фармацевтични и приложения с висока чистота |
ПриNingbo Taifno PTFE Plastic Products Co., Ltd., нашата фабрика е специализирана в производството на разширени PTFE продукти, включително кабели, ленти, листове и уплътнители за фуги. Ние използваме собствен процес на разширяване, който произвежда еднороден, висококачествен материал с отлични свойства на уплътняване. Нашият разширен PTFE кабел се предлага в различни размери и профили, за да отговарят на различни конфигурации на фланци. Ние също така предоставяме техническа поддръжка и насоки за инсталиране, за да гарантираме, че нашите клиенти постигат възможно най-доброто уплътняване.
Оформянето на уплътнение на място с помощта на експандиран PTFE шнур е лесен процес, но изисква внимание и внимание към детайла, за да се осигури надеждно уплътнение. Процедурата може да бъде разделена на пет основни стъпки: подготовка, измерване, рязане, монтаж и затягане. Първата стъпка е подготовката. Повърхностите на фланците трябва да са чисти, сухи и без масло, грес и стар уплътнителен материал. Всяка ръжда или котлен камък трябва да се отстранят с телена четка или скрепер. Болтовете трябва да бъдат проверени и смажени, ако е необходимо. Втората стъпка е измерването. Необходимата дължина на кабела се определя от обиколката на челната страна на фланеца. Препоръчително е да добавите малко количество допълнителна дължина, за да позволите фугата на припокриване. Третата стъпка е рязане. Шнурът се реже с остър нож или чифт ножици. Разрезът трябва да е чист и квадратен. Четвъртата стъпка е инсталирането. Шнурът се увива около повърхността на фланеца, започвайки от отвора за болта и обикаляйки. Краищата на кордата се припокриват най-малко с диаметъра на кордата. Петата стъпка е затягане. Болтовете са затегнати под формата на звезда, за да се осигури равномерно компресиране на уплътнението. Таблицата по-долу обобщава стъпките.
| стъпка | Действие | Основни съображения |
| Подготовка | Почистете и проверете повърхностите на фланците | Отстранете всички стари уплътнителни материали, масло и отломки |
| Измерване | Измерете обиколката на лицето на фланеца | Добавете 10-20 мм за фугата на припокриване |
| Нарязване | Нарежете кабела на необходимата дължина | Използвайте остър нож; направете чист, квадратен разрез |
| Монтаж | Увийте кабела около лицето на фланеца | Застъпете краищата с поне един диаметър на шнура |
| Стягане | Затегнете болтовете под формата на звезда | Затегнете постепенно и равномерно, за да избегнете прекомерно компресиране |
В нашата фабрика ние предоставяме подробни инструкции за монтаж с нашите разширени PTFE продукти. Ние също така предлагаме обучение и поддръжка на място за нашите клиенти, за да гарантираме, че техните екипи за поддръжка могат да формират уплътнения правилно и надеждно. Нашата цел е да направим процеса на производство на уплътнение на място възможно най-опростен и надежден.
Ефективността на уплътняване на уплътнение на място, направено от експандиран PTFE шнур, зависи от няколко фактора. Първият е компресията на кабела. Шнурът трябва да бъде достатъчно компресиран, за да запълни повърхностните неравности на повърхностите на фланеца и да създаде непрекъснато уплътнение. Прекомерното компресиране обаче може да повреди кабела и да намали неговата устойчивост. Правилното компресиране се постига чрез избор на правилния диаметър на корда за междината на фланеца и чрез затягане на болтовете до препоръчания въртящ момент. Вторият фактор е фугата на припокриване. Краищата на кабела трябва да се припокриват правилно, за да се осигури непрекъснато уплътнение. Припокриването трябва да бъде най-малко колкото диаметъра на кабела и трябва да е разположено далеч от отворите на болтовете. Третият фактор е състоянието на фланеца. Повърхностите на фланците трябва да са чисти, плоски и без повреди. Ако фланецът е изкривен или корозирал, уплътнението може да не уплътнява правилно. Четвъртият фактор е натоварването на болта. Болтовете трябва да бъдат затегнати равномерно и с правилния въртящ момент, за да се осигури равномерно компресиране на уплътнението. Таблицата по-долу обобщава тези фактори.
| Фактор | Въздействие върху ефективността на запечатване | Препоръка |
| Компресия на кабела | Недостатъчни: течове; прекомерно: увреждане | Изберете правилния диаметър; затегнете до препоръчания въртящ момент |
| Припокриваща се фуга | Лошо припокриване: път на теч | Припокриване с поне един диаметър на корда |
| Състояние на фланеца | Груби или повредени повърхности: път на теч | Почистете и проверете фланците преди монтаж |
| Натоварване на болта | Неравномерно натоварване: неравномерно компресиране | Затегнете под формата на звезда до правилния въртящ момент |
| температура | Термичното разширение/свиване влияе върху компресията | Изберете клас кабел за температурен диапазон |
В Ningbo Taifno PTFE Plastic Products Co., Ltd., нашата фабрика предоставя разширен PTFE шнур в диапазон от плътности и диаметри, за да отговарят на различни условия на фланеца и изисквания за компресия. Ние също така предоставяме технически насоки за правилната процедура за монтаж и препоръчителния въртящ момент на болтовете. Нашата цел е да помогнем на нашите клиенти да постигнат надеждно уплътнение всеки път.
Разширеният PTFE е един от няколкото материала, използвани за производство на уплътнения на място. Други често срещани материали включват лист от компресирани влакна, графитна лента и гумен шнур. Всеки материал има своите силни и слаби страни. Разширеният PTFE е уникален в своята комбинация от химическа инертност, температурна устойчивост и способност за свиване. Той е по-устойчив на химикали от каучука и компресираните влакна и е по-свиваем и приспособен от графитната лента. Таблицата по-долу сравнява експандирания PTFE с други обичайни материали за уплътнения.
| Материал | Химическа устойчивост | Температурен диапазон | Свиваемост | Възможност за формоване на място | Относителна цена |
| Разширен PTFE | Отлично | -200°C до +260°C | Отлично | Отлично | високо |
| Лист от компресирани влакна | добре | -100°C до +200°C | добре | Умерен | Среден |
| Графитна лента | Отлично | -200°C до +450°C | Умерен | добре | Средно-високо |
| Гумен шнур | беден | -40°C до +100°C | Отлично | Отлично | ниско |
В нашата фабрика ние произвеждаме експандирани PTFE продукти, които са проектирани да превъзхождат конкурентните материали в най-взискателните приложения. Нашият разширен PTFE кабел е направен от 100% чист PTFE и не съдържа пълнители или добавки, които биха могли да компрометират неговата химическа устойчивост или чистота. Ние също така предлагаме гама от плътности и профили, които отговарят на различните изисквания за уплътняване. Нашият инженерен екип може да ви помогне да изберете правилния материал за вашето конкретно приложение.
Основните спецификации за експандиран PTFE кабел включват диаметър, плътност, якост на опън, температурен диапазон и химическа устойчивост. Таблицата по-долу предоставя обобщение на типичните спецификации за нашия разширен PTFE кабел.
| Спецификация | Опции | Бележки |
| Диаметър | 3 мм, 5 мм, 6 мм, 8 мм, 10 мм, 12 мм, 15 мм | Предлагат се и други размери при поискване |
| Профил | Кръгла, Квадратна | Square предлага повече повърхностен контакт |
| Плътност | 0,6 - 1,0 g/cm³ | По-ниска плътност за повече свиваемост |
| Якост на опън | > 10 MPa | Достатъчно за обработка и монтаж |
| Температурен диапазон | -200°C до +260°C | Непрекъснато обслужване |
| Химическа устойчивост | pH 0 - 14 | Устойчив на почти всички химикали |
| Стандартна дължина | 5 м, 10 м, 15 м на макара | Налични дължини по избор |
В Taifno PTFE Plastic нашата фабрика произвежда експандиран PTFE кабел, за да отговаря на тези спецификации и други. Можем да персонализираме диаметъра, плътността и дължината според вашите специфични изисквания. Нашата система за контрол на качеството включва проверка на размерите, измерване на плътността и изпитване на опън, за да гарантираме, че всяка макара с кабел отговаря на нашите високи стандарти.
Въпрос 1: Каква е максималната температура, която експандираният PTFE кабел може да издържи?
Отговор: Разширеният PTFE кабел може да издържи на продължителни работни температури от -200°C до +260°C. За краткотрайни екскурзии издържа на температури до 300°C. При температури над 260°C материалът може да започне да се разгражда и неговите характеристики на запечатване могат да бъдат компрометирани. За приложения над тази температура може да е необходим различен материал, като например графит.
Въпрос 2: Как да съединя краищата на разширения PTFE кабел?
Отговор: Краищата на разширения PTFE кабел трябва да се припокриват поне с диаметъра на кабела. Например, ако използвате 6 mm кабел, припокриването трябва да бъде поне 6 mm. Припокриването трябва да бъде разположено далече от отворите на болтовете, за да се избегне създаването на път за теч. Някои монтажници предпочитат да стеснят краищата на кабела, за да създадат по-гладка връзка, но това не е строго необходимо за повечето приложения.
Въпрос 3: Може ли експандираният PTFE кабел да се използва повторно?
Отговор: Разширеният PTFE кабел обикновено не се препоръчва за повторна употреба. След като кабелът бъде компресиран, той губи част от своята еластичност и може да не се уплътни правилно, ако се използва повторно. За критични приложения винаги е най-добре да използвате нов кабел. Цената на кабела е ниска в сравнение с цената на теча и свързания с него престой.
Въпрос 4: Каква е разликата между експандиран PTFE кабел и експандирана PTFE лента?
Отговор: Разширеният PTFE шнур е кръгъл или квадратен профилен материал, който се използва за оформяне на уплътнения за фланци. Разширената PTFE лента е плосък, подобен на лента материал, който се използва за уплътняване на резби и за увиване около неправилни форми. И двата са направени от един и същ експандиран PTFE материал, но се използват за различни приложения. Шнурът е за производство на уплътнения; лентата е за запечатване на резби и други задачи за запечатване.
Въпрос 5: Подходящ ли е експандираният PTFE кабел за хранителни и фармацевтични приложения?
Отговор: Да, разширеният PTFE кабел, направен от 100% чист PTFE, е подходящ за хранителни и фармацевтични приложения. Той е нетоксичен, незамърсяващ и устойчив на почистващите химикали и процесите на стерилизация, използвани в тези индустрии. Нашата фабрика може да осигури експандиран PTFE кабел за хранителни и фармацевтични цели, който отговаря на съответните регулаторни изисквания.
Разширеният PTFE шнур е универсален и надежден материал за оформяне на уплътнения на място. Неговата уникална комбинация от химическа инертност, температурна устойчивост и свиваемост го прави подходящ за най-взискателните приложения. Процесът на производство на уплътнение на място е лесен: подгответе фланеца, измерете и отрежете кабела, увийте го около фланеца, припокрийте краищата и затегнете болтовете. С правилната техника и правилния материал може да се постигне уплътнение без течове за минути. В Ningbo Taifno PTFE Plastic Products Co., Ltd. нашата фабрика е специализирана в производството на експандирани PTFE продукти, включително кабели, ленти и листове. Ние се ангажираме да предоставяме на нашите клиенти висококачествени материали и техническа поддръжка, за да гарантираме успеха им при запечатване.
Независимо дали сте техник по поддръжката, управител на завод или дистрибутор, ние ви каним да се свържете с нас, за да обсъдим вашите изисквания. Можем да предоставим мостри, технически данни и насоки за монтаж. Нашият ангажимент за качество и удовлетвореност на клиентите ни направи доверен партньор за индустриални уплътнителни приложения по целия свят.
Свържете се с Ningbo Taifno PTFE Plastic Products Co., Ltd. днесза да обсъдим вашите изисквания за разширени PTFE продукти и да открием как нашият кабел може да опрости производството на уплътнение на място.
-
